实例介绍

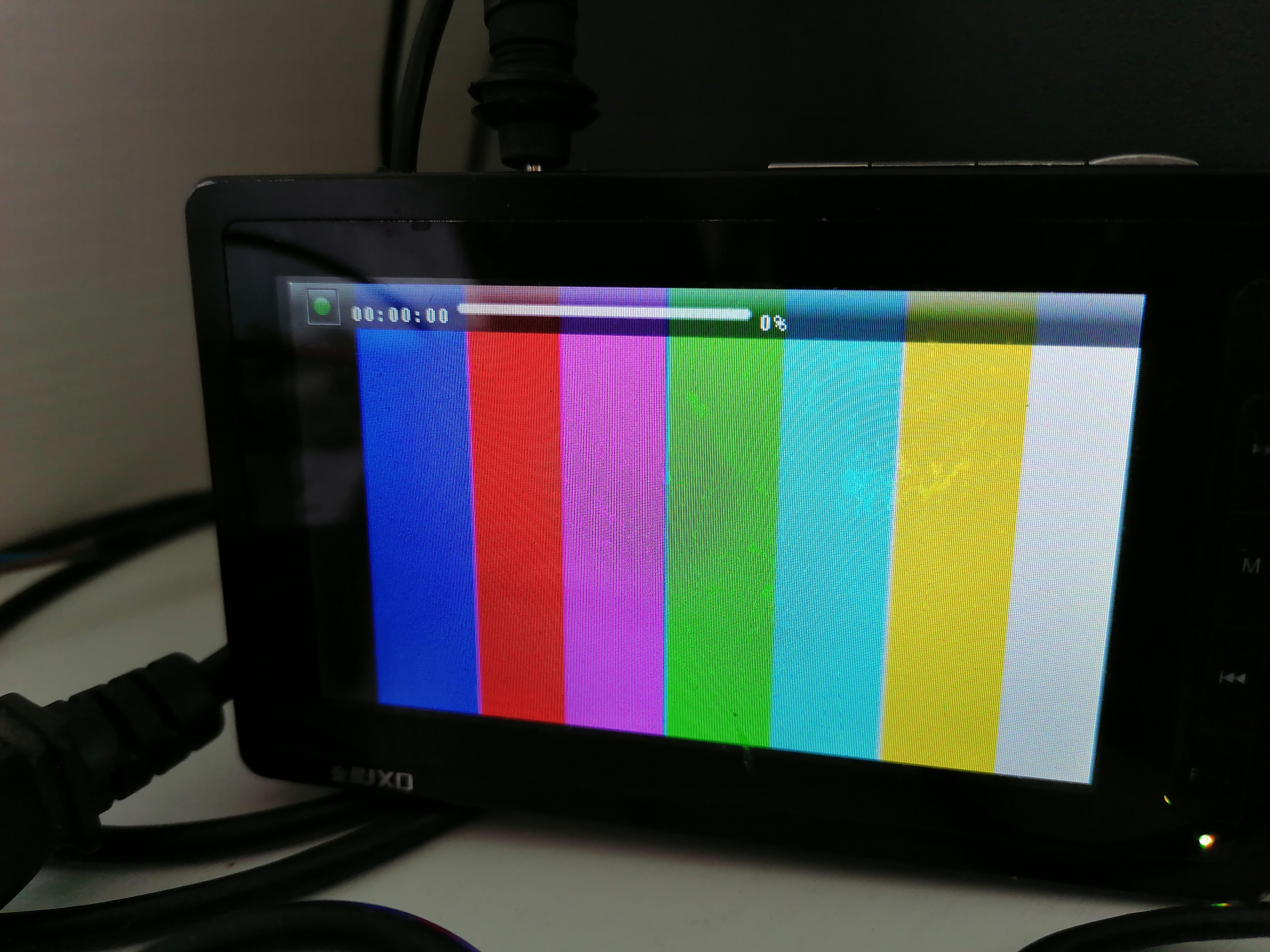

【实例截图】：

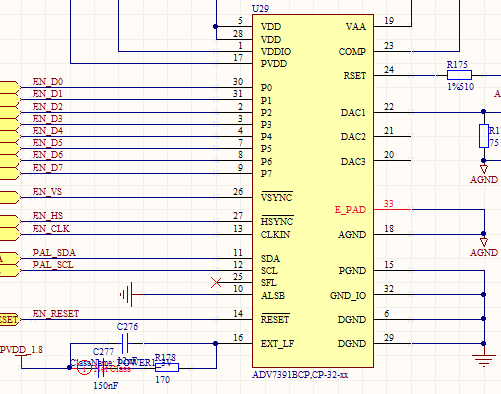

原理图：

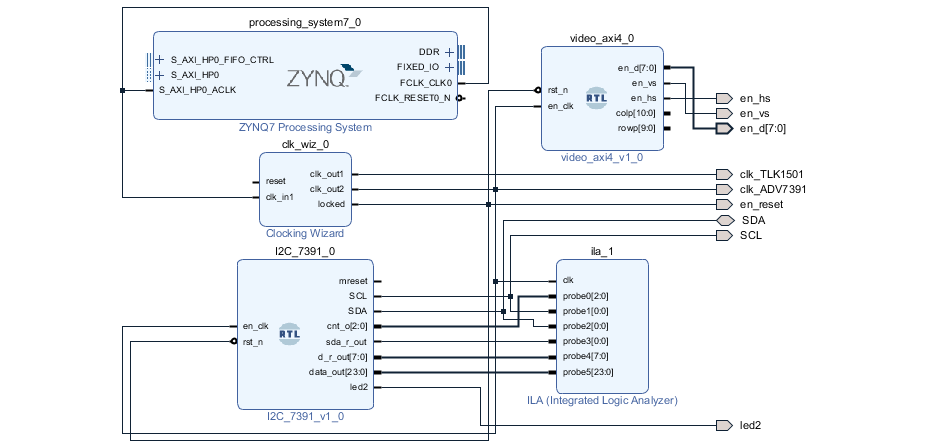

调试ADV7391的I2C口，Block design图
【核心代码】：vivado 2018.3
module I2C_7391
(
input wire en_clk, //27MHz
// input reset_ok,
input wire rst_n,
output wire mreset,
output wire SCL,
inout wire SDA,
output wire [2:0] cnt_o,
output wire sda_r_out,
output wire [7:0] d_r_out,
output wire [23:0] data_out,
output wire led2
);

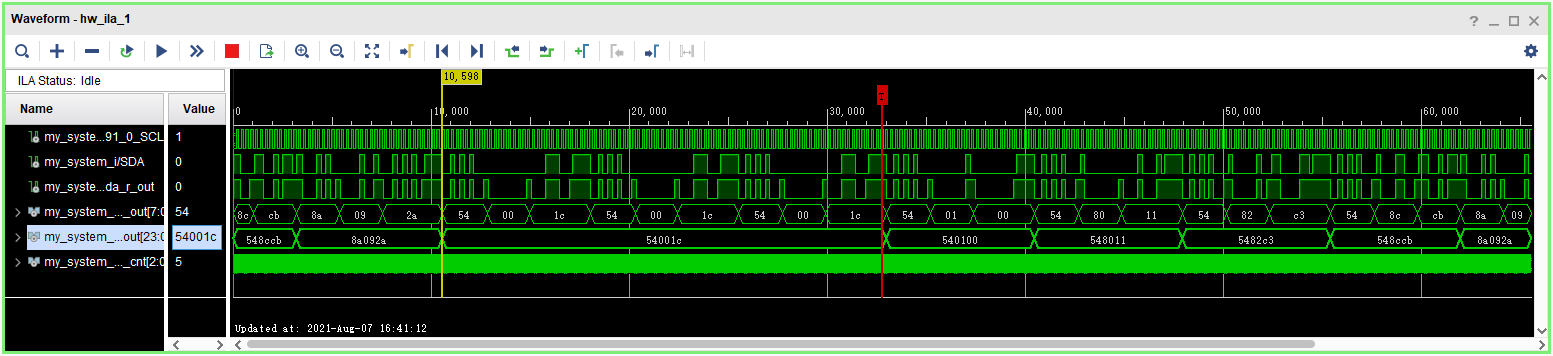

看一看波形图：
我原来程序由于副载波频率可能IIC有问题，干脆8c\8d\8e\8f四个同一次传，终于搞定。
输出
`timescale 1 ns / 1 ps
module video_axi4
(
input rst_n,
output [7:0] en_d,
output en_vs,
output en_hs,
input en_clk,
output [10:0] colp,
output [9:0] rowp
);
reg [10:0] cols = 0; //0---1727
reg [9:0] row = 0; //0---624
reg [7:0] data; //8位数据
// y cb cr
很难找ADV7391的Verilog源码，我将此篇贡献于此，请下载看完整代码。
