实例介绍

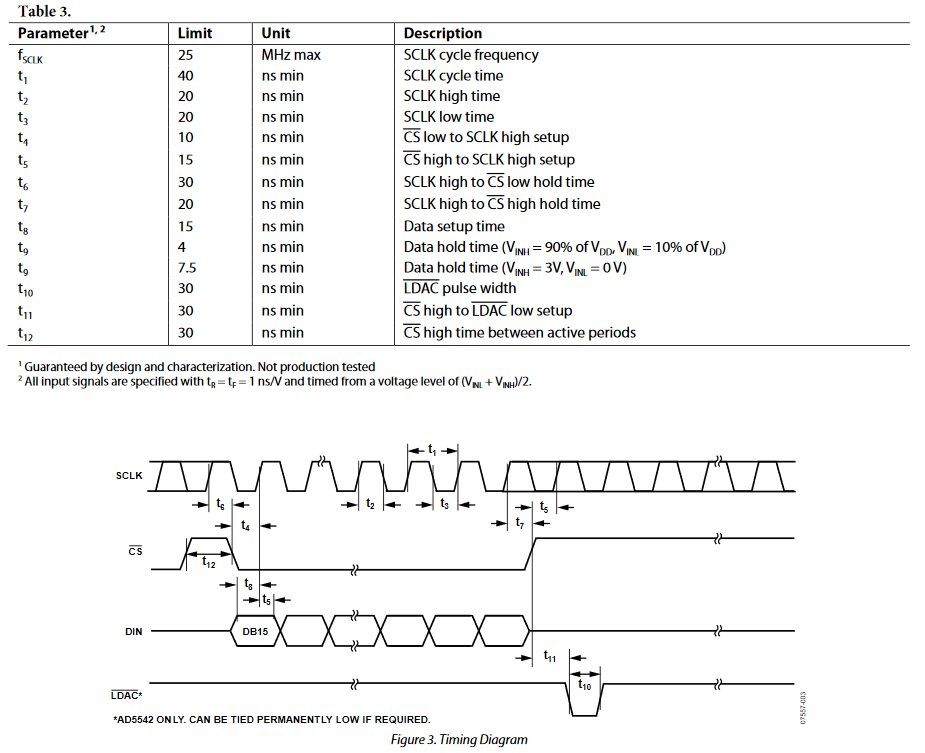

AD5541是一款精密16位DAC。控制AD5541输出模拟量很简单，只要满足SPI时序，发送16位数据，就可以控制输出，无需配置内部的任何寄存器。从数据手册中，可以了解到满足的时序要求如下图：
将片选脚CS常保持低电平，按照SPI时序产生SCLK、DIN信号，并使其满足上述时间要求。但在测试过程中，AD5541不能正常输出，只有按下复位键时，AD5541才能输出一个值。这个输出现象似乎与CS有关，在按下复位后，CS脚由低电平变为高电平。
再看技术手册，发现CS不仅作为芯片选通脚，还作为串行数据输入的控制引脚。在加入CS控制脚后，AD5541能正常工作，这也说明在只挂载一个器件时，不能盲目的将片选拉低，要根据技术手册，视情况而定。
AD5541控制代码：
void AD5541_Input_Data(u16 value)
{
u16 i;
DAC_nCS = 0;
for(i=0;i<16;i )
{
DAC_MOSI = ((value&0x8000)? 1:0);
value<<=1;
DAC_SCLK = 1;
DAC_SCLK = 0;
}
DAC_MOSI = 0;
DAC_nCS = 1;
}
